二 電氣類儲能

　　電氣類儲能的應用形式只要有超級電容器儲能和超導儲能。

　　2.1 超級電容器儲能

　　（1）基本原理

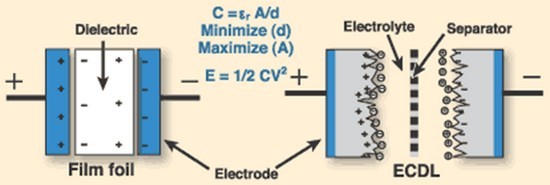

　　根據電化學雙電層理論研制而成的，又稱雙電層電容器，兩電荷層的距離非常小（一般0.5mm以下），采用特殊電極結構，使電極表面積成萬倍的增加，從而產生極大的電容量。

　　（2）優點

　　長壽命、循環次數多；

　　充放電時間快、響應速度快；

　　效率高；

　　少維護、無旋轉部件；

　　運行溫度范圍廣，環境友好等。

　　（3）缺點

　　超級電容器的電介質耐壓很低，制成的電容器一般耐壓僅有幾伏，儲能水平受到耐壓的限制，因而儲存的能量不大；

　　能量密度低；

　　投資成本高；

　　有一定的自放電率。

　　（4）應用

　　超級電容器儲能開發已有50多年的歷史，近二十年來技術進步很快，使它的電容量與傳統電容相比大大增加，達到幾千法拉的量級，而且比功率密度可達到傳統電容的十倍。超級電容器儲能將電能直接儲存在電場中，無能量形式轉換，充放電時間快，適合用于改善電能質量。由于能量密度較低，適合與其他儲能手段聯合使用。

　　2.2 超導儲能

　　（1）基本原理

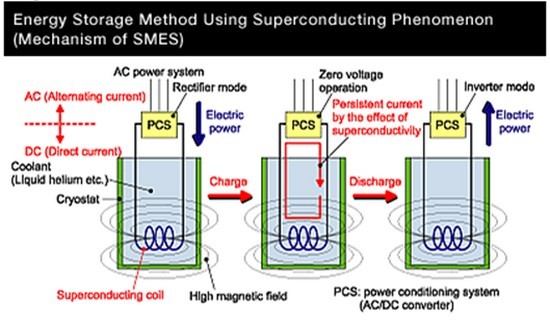

　　超導儲能系統是由一個用超導材料制成的、放在一個低溫容器（cryogenic vessel） （杜瓦Dewar ）中的線圈、功率調節系統（PCS）和低溫制冷系統等組成。能量以超導線圈中循環流動的直流電流方式儲存在磁場中。

　　（2）優點

　　由于直接將電能儲存在磁場中，并無能量形式轉換，能量的充放電非常快（幾毫秒至幾十毫秒），功率密度很高；

　　極快的響應速度，可改善配電網的電能質量。

　　（3）缺點

　　超導材料價格昂貴；

　　維持低溫制冷運行需要大量能量；

　　能量密度低（只能維持秒級）；

　　雖然已有商業性的低溫和高溫超導儲能產品可用，但因價格昂貴和維護復雜，在電網中應用很少，大多是試驗性的。

　　（4）應用

　　超導儲能適合用于提高電能質量，增加系統阻尼，改善系統穩定性能，特別是用于抑制低頻功率振蕩。但是由于其格昂貴和維護復雜，雖然已有商業性的低溫和高溫超導儲能產品可用，在電網中應用很少，大多是試驗性的。SMES 在電力系統中的應用取決于超導技術的發展 （特別是材料、低成本、制冷、電力電子等方面技術的發展）。
